IFC BROWSER
설치와 로그인 없이 AI 데이터센터 IFC를 브라우저에서 엽니다
openBIM IFC Browser는 AIDC-AI.IO에서 저장한 IFC 모델을 웹 브라우저에서 바로 열어 검토하는 뷰어입니다. IFC 파일은 브라우저 안에서 해석하며 서버로 업로드하지 않습니다.
샘플 모델 열기
무엇을 하는 도구인가

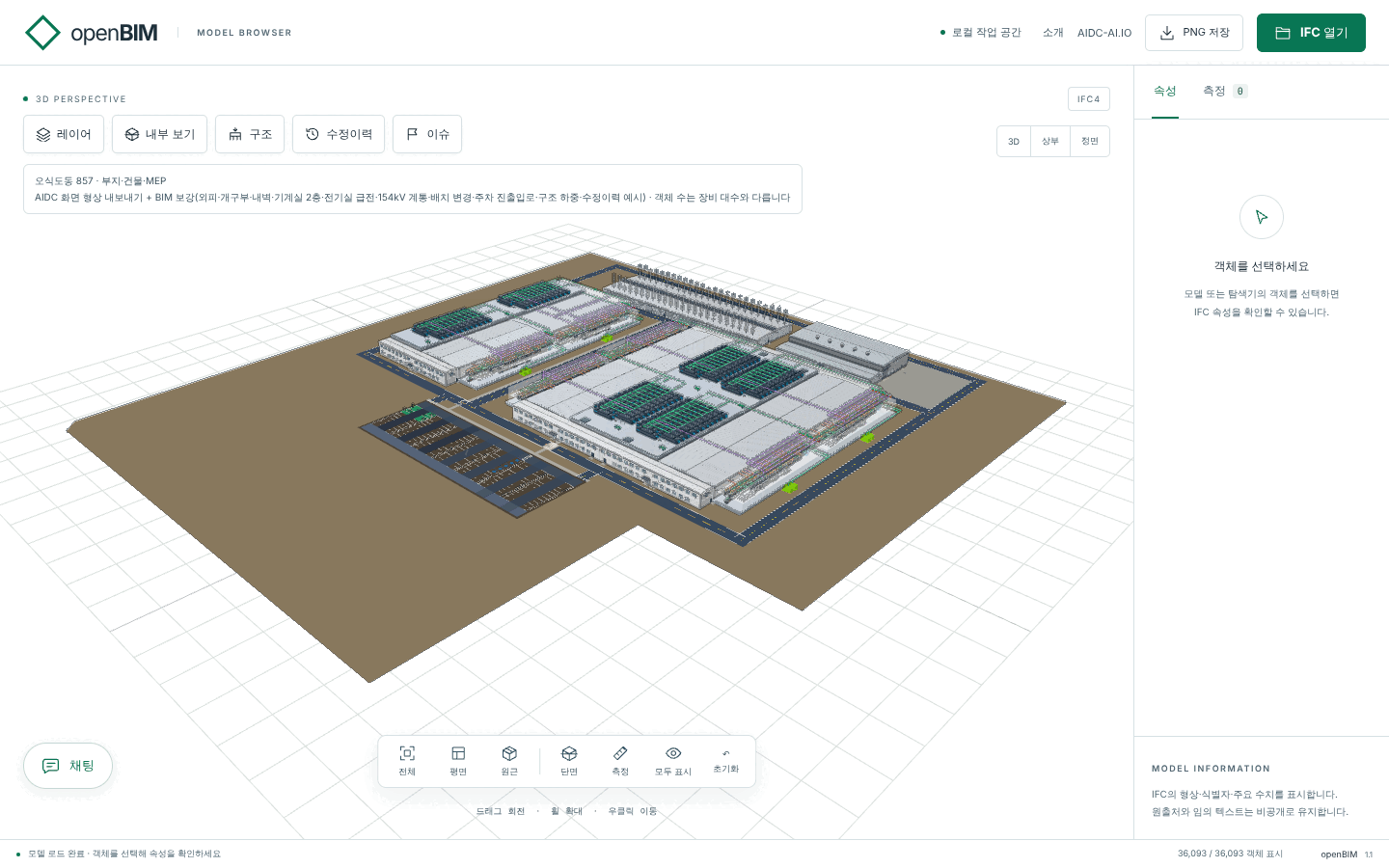

AIDC-AI.IO는 AI 데이터센터 설계 자동화 플랫폼입니다. 그곳에서 저장한 설계를 열고 3D 확인 단계에서 상단 도구 막대의 IFC 건축·장비를 누른 뒤 IFC4 저장을 누르면 IFC4 형식의 .ifc 파일을 내려받습니다. 이 파일을 여기서 열면 부지·건물·MEP 배치를 3D로 확인할 수 있습니다. 이 뷰어는 별도 프로그램이나 계정 없이 데스크톱과 모바일 브라우저에서 같은 주소로 열 수 있습니다.
내려받은 파일은 화면의 IFC 열기나 IFC 파일 선택 버튼, 또는 끌어 놓기로 엽니다. 두 사이트 사이에는 자동 전송, 계정 연동, SSO가 없으며, 설계는 내려받은 IFC 파일로만 옮깁니다.
주요 기능
데이터센터 설계 검토에 맞춘 기능입니다.
- 구조 하중: 층별 활하중과 장비 하중, 주요 중량 장비를 표로 보고 장비를 눌러 위치를 확인합니다.
- 수정이력: 건축·구조·기계·전기·통신·소방·토목 분야별 수정이력과 변경된 객체만 보기
- 내부 보기: 지붕과 외벽을 숨겨 실내 설비를 확인
- 이슈 · BCF: 지금 보이는 화면(시점, 숨긴 객체, 단면, 선택 객체)으로 이슈를 만들고 BCF 파일로 내보내고 가져옵니다. BCF 2.1로 쓰고 2.0·2.1·3.0을 읽습니다.
- 모델 채팅: “랙 보여줘”, “UPS가 몇 대야?”처럼 평소 쓰는 말로 질문하면 열린 IFC의 정보로 답하고 해당 객체를 보여 줍니다.
IFC 뷰어의 기본 기능입니다.
- 3D 탐색: 회전·확대·이동, 전체 맞춤, 평면·정면 보기, 원근/직교 투영 전환
- 레이어·구조 탐색: 건축·전기·기계·IT·통신·토목 레이어별 표시·숨김·단독 보기, 건물·층 구조, 유형·객체 ID·GUID 검색
- 단면·절단: 수평·좌우·앞뒤 단면, 선택 객체 기준 절단 박스
- 측정: 두 점 직선거리, 정점 스냅, m/mm 전환
- 저장 뷰·이미지: 카메라·가시성·단면·측정을 저장해 같은 IFC에서 복원, 치수선을 포함한 PNG 저장
조작 방법
| 동작 | 마우스·키보드 | 터치 |
|---|---|---|
| 회전 | 드래그 | 한 손가락 드래그 |
| 이동 | 우클릭 드래그 | 두 손가락 드래그 |
| 확대·축소 | 휠 | 두 손가락 벌리기 |
| 객체 선택 | 클릭 | 탭 |
| 선택 추가·제거 | Ctrl 또는 ⌘ + 클릭 | - |
| 탐색기 범위 선택 | Shift + 클릭 | - |
| 선택 초점 / 전체 맞춤 | F | 모델 버튼 |
| 선택 영역 절단 박스 | B | - |
| 거리 측정 시작·종료 | M, 종료는 Esc | 더보기 → 거리 측정 |
| 선택 객체 숨김 | Space | 선택 정보 → 숨김 |
| 선택 해제 | Esc | 빈 곳 탭 |
숨긴 객체는 모두 표시로 되돌리고, 초기화는 숨김·단면·절단 박스·투영·카메라를 한 번에 되돌립니다. 모바일에서는 하단의 채팅·모델·레이어·내부·더보기 버튼을 씁니다.
데이터 처리
- IFC 파일은 현재 브라우저의 메모리에서만 해석합니다. 서버로 전송하지 않으며, 계정·파일 업로드·외부 모델 저장소가 없습니다.
- 저장 뷰는 이 브라우저의 로컬 저장소에만 남습니다(파일당 8개, 최근 10개 파일). 브라우저의 사이트 데이터를 지우면 함께 삭제됩니다.
- 이슈와 그 화면 이미지는 이 브라우저의 저장소에만 남습니다. BCF 파일로 내보낼 때만 브라우저 밖으로 나가며, 그 파일에는 제목·설명·댓글·작성자, 시점, 객체 GUID, 화면 이미지가 들어갑니다.
- 모델 채팅을 쓰면 질문 문장(1,000자 이내), 객체 선택 여부, 직전 질문의 대상 종류만 질문 해석을 위해 Anthropic의 Claude API로 전송하고, 해석 결과는 Jev(Typesafe) 검토를 거칩니다. 수량·용량·면적 같은 답은 브라우저에서 열린 IFC를 조회해 만듭니다.
- 과도한 요청을 막기 위해, 채팅 요청 시 접속 IP를 단방향으로 변환한 값을 1분 동안 요청 횟수 확인에 사용합니다.
- 방문 통계는 첫 화면의 조회 수만 Vercel Web Analytics로 집계합니다. 주소의 쿼리와 해시, 모델 내용, 파일명, 질문 내용은 보내지 않고, 앱이 쿠키나 사용자 식별자를 추가하지 않습니다. 이 소개 페이지는 집계하지 않습니다.
- 원출처가 드러날 수 있는 원본 파일명·객체명·설명 같은 자유 텍스트 속성은 화면에 표시하지 않습니다.
범위와 제한
- AIDC IFC4 파일로 검증했습니다. IFC 인증 도구가 아니며 모든 공급자의 IFC 호환을 보증하지 않습니다.
- WebGL 2와 WebAssembly를 지원하는 브라우저가 필요합니다. 데스크톱 사용을 기준으로 하며, 모바일에서는 3D 화면과 주요 도구를 제공합니다.
- 한 번에 파일 1개, 100MiB 이하, 해석 시간 2분 이내입니다.
- 측정은 형상 기준 직선거리입니다. 평면 보기는 직교 투영이지만 축척이 검증된 도면 출력은 아닙니다.
- 이슈는 BCF 파일로만 주고받습니다. 서버를 통한 이슈 공유, 다중 모델 통합, 클라우드 저장은 후속 범위입니다.
- BCF는 이슈당 시점 1개를 다루고, 다른 도구가 넣은 객체 색상·비트맵·첨부 문서는 읽지 않습니다. 기울어진 절단면은 적용하지 않고 알려 줍니다.
자주 묻는 질문
- IFC 파일이 서버로 올라가나요?
- 아니요. 선택한 파일은 현재 브라우저의 메모리에서만 해석하고, 모델을 닫거나 바꾸면 정리합니다.
- 로그인이 필요한가요?
- 아니요. 계정 없이 주소만 열면 됩니다.
- AIDC-AI.IO에서 만든 설계는 어떻게 가져오나요?
- AIDC-AI.IO에서 저장한 설계를 열고 3D 확인 단계에서 상단 도구 막대의 IFC 건축·장비를 누른 뒤 IFC4 저장을 누르면 IFC4 형식의
.ifc파일을 내려받습니다. 그 파일을 여기서 IFC 열기나 IFC 파일 선택 버튼, 또는 끌어 놓기로 엽니다. 두 사이트 사이에는 자동 전송, 계정 연동, SSO가 없으며, 설계는 내려받은 IFC 파일로만 옮깁니다. - 어떤 파일을 열 수 있나요?
- 확장자가
.ifc인 IFC STEP 파일 1개, 100MiB 이하입니다. AIDC-AI.IO에서 저장한 IFC4로 검증했고, 다른 도구에서 내보낸 IFC는 호환을 보증하지 않습니다. - 새로 고치면 내 파일이 다시 열리나요?
- 아니요. 로컬 IFC는 다시 선택해야 합니다. 저장해 둔 뷰는 같은 파일을 다시 열면 복원할 수 있습니다.
- 화면의 객체 수가 실제 장비 대수인가요?
- 아닙니다. 객체 수는 화면 형상의 수이며 장비 대수와 다를 수 있습니다. 원본 IFC에 기록되지 않은 수량·정격·연결 관계는 추정하지 않습니다.
- 다른 검토 도구와 이슈를 주고받을 수 있나요?
- 네. 이슈를 buildingSMART의 BCF 2.1 파일(.bcf)로 내보내므로 BCF를 읽는 검토 도구에서 열 수 있고, 다른 도구가 만든 BCF 2.0·2.1·3.0 파일도 가져옵니다. 같은 IFC를 열어 둔 상태여야 시점과 객체가 맞습니다.
- 모델 채팅은 무엇을 서버로 보내나요?
- 질문 문장, 객체 선택 여부, 직전 질문의 대상 종류만 Anthropic의 Claude API로 보냅니다. IFC 파일과 수치는 보내지 않고, 답의 수량·용량·면적은 브라우저에서 열린 IFC를 조회해 만듭니다.
변경 내역
- 1.1.4 · 2026년 10월
- 모델 채팅의 질문 해석을 Anthropic의 Claude API로 옮겼습니다. 질문 문장과 선택 여부만 보내는 것은 같습니다.
- 1.1.3 · 2026년 10월
- 모델 채팅이 기계실 펌프·열교환기·기계실 장비를 찾고 표시합니다.
- 1.1.2 · 2026년 10월
- 모델 채팅을 다시 열었습니다.
- 1.1.1 · 2026년 10월
- AIDC-AI.IO에서 IFC4 파일을 내려받아 여는 방법을 안내했습니다. 모델 채팅은 닫았고, 모델 열기와 탐색은 그대로 사용할 수 있습니다.
- 1.1 · 2026년 10월
- 이슈 · BCF를 추가했습니다. 현재 화면으로 이슈를 만들고 BCF 파일로 내보내고 가져옵니다.
- 1.0 · 2026년 10월
- 소개 페이지, 검색·링크 미리보기 정보, 운영 주체와 문의처, 홈 화면 설치 정보를 추가했습니다.
- 0.3 · 2026년 9월
- 모델 채팅, 구조 하중과 수정이력, MEP 경로와 BIM 보강을 더한 기본 샘플, 모바일 화면, 샘플 로딩 속도 개선을 추가했습니다.
오픈소스
제공·문의
openBIM IFC Browser는 에이아이디씨가 운영하며, AIDC-AI.IO의 일부로 제공합니다.
openBIM은 buildingSMART International의 상표입니다. 이 서비스는 buildingSMART International이 제공하거나 인증한 서비스가 아닙니다. 화면의 ‘NVIDIA 레퍼런스’는 참조 자료의 공개 표시명이며, 해당 기업의 검증이나 보증을 뜻하지 않습니다.
In English
openBIM IFC Browser opens IFC models saved from AIDC-AI.IO, an AI data center design automation platform, directly in a web browser. No installation or sign-in is required, and the IFC file is parsed in the browser and never uploaded.
In AIDC-AI.IO, open a saved design in the 3D 확인 step, press IFC 건축·장비 in the top toolbar and then IFC4 저장 to download an IFC4 .ifc file, and open that file here with IFC 열기, IFC 파일 선택 or drag and drop. There is no automatic transfer, account link or single sign-on between the two sites; the design moves only as the downloaded IFC file.
It offers 3D navigation, layer and building-storey browsing, section planes and a clipping box, point-to-point measurement, saved views and PNG export, structural load and revision records, and a chat that answers questions from the open model. Issues can be created from the current view and exchanged as BCF files (writes BCF 2.1, reads 2.0, 2.1 and 3.0). Multi-model federation, cloud storage and server-side issue sharing are not included yet.
Operated by 에이아이디씨. Contact: contact@aidc-ai.io
